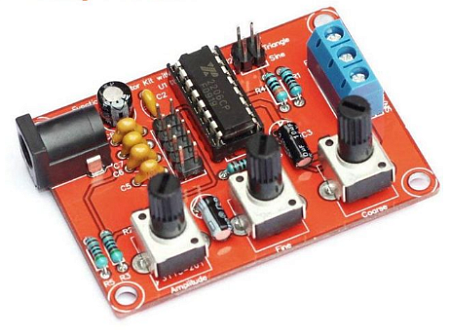

Генератор может выдавать сигнал в диапазон от 1Гц до 1МГц в форме синуса, треугольника и прямоугольника.
Также присутствует возможность изменения амплитуды.
Выходное сопротивление: 600ом с погрешностью 10%
Питание: 9-12VDC
Синусоидальный сигнал:
Амплитуда: 0-3В при 9В
Искажение: менее 1%
Неравномерность: + 0,05 дБ 1 Гц - 100 кГц
Прямоугольный сигнал:
Амплитуда: 8 В (без нагрузки) при 9 В
Время нарастания: 50 нс (при 1 кГц)
Время спада: 30 нс (при 1 кГц)
Рассимметрия: 5% (при 1 кГц)
Треугольный сигнал:
Амплитуда: 0 - 3 В при 9 В
Нелинейность: 1% (до 100 кГц)
