Регулируемый генератор на NE555 HW-008

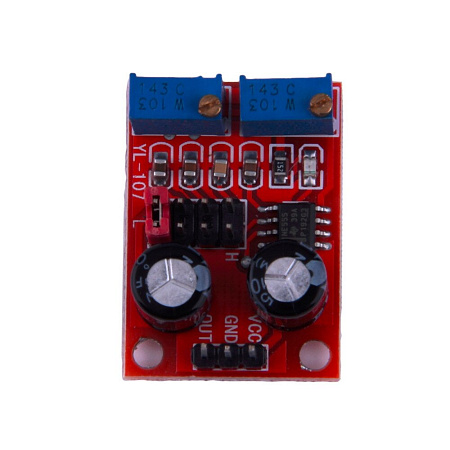

Модуль регулируемого генератора прямоугольных импульсов на чипе NE555. На плате имеются перемычки и два подстроечных резистора для регулировки. Красный светодиод подключен на выход генератора и мигает при малой выходной частоте. Подстроечными резисторами регулируется длительность паузы импульса, и период следования импульса.
LED индикация выходного сигнала
Минимальная частота: 1Гц
Максимальная частота: 200кГц
Выходная частота выбирается из диапазонов с помощью джампера:
-1Hz~50Hz
-50Hz~1kHz
-1KHz~10kHz
-10kHz~200kHz
Напряжение питания 5 - 15 В
Допустимый выходной ток до 200 мА
Размеры устройства: 32 x 28 x 15 мм
