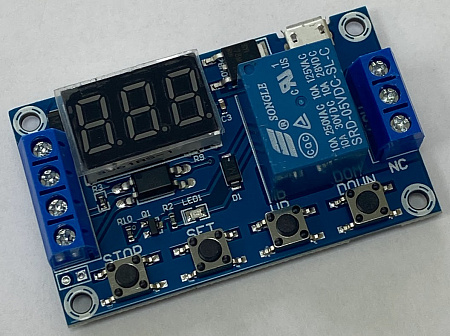

реле времени HCW-M421 (0,1с-999мин Uпит 6-30в)

Напряжение питания: 6-30V через источник DC или 5V через Micro-USB разъем
Напряжение управляющего сигнала:DC 3-24V
Программируемое время: 0,1 с - 999 мин
Коммутируемая мощность: 10A 250B
Программируемых  режимов работы: 7

Программируемое реле времени имеет несколько режимов работы, чтобы сменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить, теперь используя кнопки UP (верх) и DOWN (вниз) выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET.
Теперь после того, как мы выбрали кнопкой SET нужный режим, вас автоматически переключит на настройки времени срабатывания реле. В этих настройках мы можем изменить три функции: OP, CL, LOP.

Настройка времени срабатывания реле:

OP — время нахождения реле в замкнутом состоянии.
CL — время нахождения реле в разомкнутом состоянии.
LOP — количество повторений (циклов) включения/выключения реле.

Режимы работы:

P1 - реле разомкнуто, при подаче сигнала (от 3В до 24В) на вход Trigger реле сразу же замыкается и начинается отсчет времени установленный в параметре OP, после окончания отсчета — реле выключается.
P1.1 - во время отчета (и замкнутого реле) устройство никак не реагирует на повторный сигнал на вход Trigger
P1.2 - во время отчета (и замкнутого реле) повторный сигнал перезапускает время на таймере, т.е. реле остается замкнутым и время начинает идти с начала
P1.3 - во время отчета (и замкнутого реле) повторный сигнал сбрасывает время и размыкает реле

P2 - при подаче логической единицы на Trigger реле времени сначала ожидает время выставленное для разомкнутого состояния CL, после истечении этого времени замыкает реле и ожидает время выставленное для замкнутого состояния OP. После чего размыкает реле и ждет следующей подачи сигнала на Trigger, настройка количества повторений здесь недоступна.

P3.1 - при подаче логической единицы на Trigger, реле сразу переходит в замкнутое состояние, ожидает время выставленное для замкнутого состояния OP, после размыкает реле и ожидает время выставленное для разомкнутого состояния CL.  В этом режиме можно указать количество повторений LOP или же установить LOP в бесконечность (-). Если во время этих циклов мы подадим повторно сигнал на Trigger, то этот сигнал остановит работу устройства, реле отключится и отсчет циклов завершится.

P3.2 - данный режим полностью повторяет P3.1 за исключением того, что для запуска этих циклов достаточно подать только питание (сигнал trigger не нужно подавать)

P4 — в этом режиме реле по умолчанию отключено, при подаче сигнала на Trigger сразу же замыкается реле. Реле будет замкнуто до тех пор, пока на Trigger будет подаваться сигнал, как только подача сигнала на Trigger прекращается, реле отключается не сразу, срабатывает таймер выставленный в OP, как только отсчет заканчивается реле отключается.

Время на дисплее:

XX.X интервал времени 0,1 - 99,9 с
XXX. интервал времени 1 - 999 с
X.X.X интервал времени 1 - 999 мин

Для переключения диапазонов времени нужно использовать кнопку STOP.
