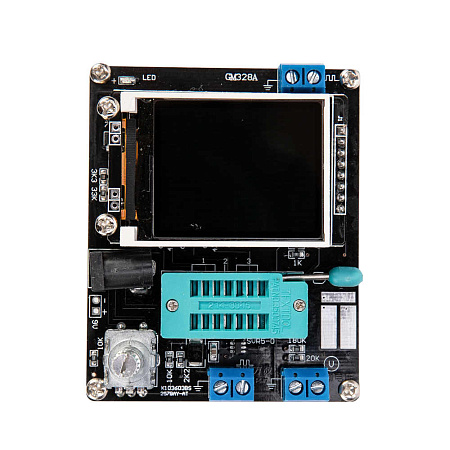

Тестер на базе микроконтроллера Atmega328
Основные характеристики:
Напряжение питания: 6-12 VDC
разрешение дисплея 160 х 128 пикселей, глубина цвета 16 бит
Диапазон измерения сопротивления: 0,01 Ом — 50 МОм
Диапазон измерения емкости: 25 пФ — 100 мкФ
Диапазон измерения индуктивности: 0,01 мГн — 20 Гн
Диапазон измерения частоты: 1 Гц — 1 МГц
Диапазон измерения напряжения (постоянного): 0,01 В — 50 В
Генератор прямоугольных импульсов с частотой: 1 Гц — 2000000 Гц
10-битный ШИМ: значением 5 В с модуляцией от 0 до 99%
Определяет: ESR, RLC, распиновку тиристоров, симисторов
Определяет параметры диодов: падение напряжения, ёмкость перехода, распиновку
Определяет параметры транзисторов: тип (NPN, PNP, N-P channel MOSFET), тиристоры, JFET, распиновку и отображает наличие защитного диода
